指紋認証のドアロックは多くの会社が導入を検討しており、フジデジタルイメージングは標準化したドアロックの開発に取り組んでいます。3年前位から、鍵のないドアロックの必要性が高まってきていますが、頑丈なセンサーがなかったため、発展しませんでした。フジデジタルイメージングの光学式センサーを用いたドアロックはこれまでにないセキュリティを提供するだけでなく、家庭やオフィスに使いやすさとか利便性を提供することも追及しています。もちろん、最高のセキュリティを販売、提供、保守するだけでなく、性能を保証するものでなくてはいけません。ドアロックビジネスの重要なファクタは、指紋モジュールがドアロックの中のセキュリティ部品の価格です。この課題を克服するためにフジデジタルイメージングはLSI小型エンジンを開発して大幅なコストダウンを図ることを検討しています。将来、ドアキーに限らず、スーツケースやオフィス机のドアロックにも利用可能な製品の開発を目指しています。
そのようになれば、家庭やオフィスのドアから、重要書類や個人所有物を入れるロッカーや金庫などのキーにまで指紋認証は発展していくと考えられます。総合的なセキュリティシステムとして、ドアロックがイントラネットワークに接続する必要も出てきます。このような傾向はネットワークドアと監視システムと結びつき、いろいろな異なるハードウエアで家庭やオフィスを犯罪から守ってくれるようになるでしょう。

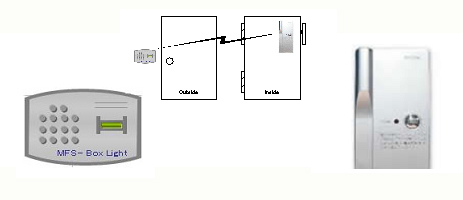

図は、無線内鍵と指紋認証ボックスからなる無線ドアロックシステムです。個人指紋認証ボックスにはBL347Mモジュールが搭載されていて、指紋認証が成功したときだけ無線信号によってドアキーが解錠することになっています。ボックスにはテンキーもついていますので、指紋認証の代わりにパスワードでも動作できるようになっています。
[特徴]
・指紋認証はボックス内で実施
・指紋認証成功時のみ無線信号で鍵解錠
・ドアが閉まると、自動的に鍵はロックされます。
・30-90指を登録可能
・こすれ、押しつぶし、静電気に極めて強い光学式センサー
・電圧が下がったときバッテリ交換の注意信号発生
・両面テープで内部キーを貼り付ける簡単取付
・保守不要
・ログ情報記録機能やＴＣネットワーク通信機能追加予定
・CP/IP system
下の図はネットワーク拡張のためのｓシステムアーキテクチャーを示しています。ＴＣＰ/IP通信を利用してサーバーセンターがここのドアの履歴を取りながら管理しています。
シンプルなつくりに徹し、大幅なコストダウンを実現しました。
必要な機能をしぼり込み、使いやすさにこだわりました。
セキュアデザインは世界屈指の指紋認証技術を誇ります。
その他にも・・・
・SuiCaやおサイフケータイも使える！
・アンチパスバック搭載！
・指紋もカードもＯＫ！
・ユーザ登録10,000人！
セキュリティレベルやユーザに応じて、指紋のみ、カードのみ、カード＋指紋の認証方法を設定できます。
10キーなどをもたないシンプルなつくりで1：N の高速認証をおこないます。
各種メーカーの電気錠、電磁式電気錠に対応しています。
さまざまな入出力端子で他の装置と連携できます。また、ソフトウエアではログをCSVファイルで自動出力することができます。
SD-Gate V に登録される指紋は暗号化されるため、指紋画像や特徴点データが漏洩することはありません。

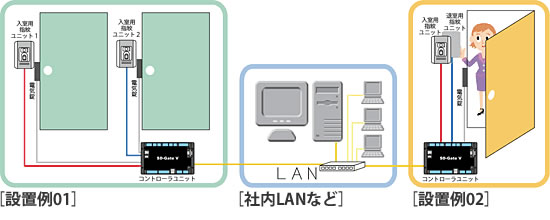

SD-Gate V の2台の指紋ユニットを、2つのドアの入室用ユニットとして使うことができます。それぞれのドアにちがうユーザを登録することができます。
SD-Gate V にIPアドレスを設定して社内LANなどに接続します。付属の管理用ソフトウエアSDM-Vをインストールして、パソコンでかんたんにSD-Gate V の管理ができます。
SD-Gate V の2台の指紋ユニットで、1つのドアの入室・退室を管理します。アンチパスバック機能を使えば、セキュリティ強化に有効です。
アンチパスバック(APB)搭載※
ユーザアカウント：10,000
指紋登録数：最大5,000
カード登録数：最大10,000
ログ保管数：100,000
認証なしの不正な入退室を防ぐ機能です。入室時に認証したユーザでなければ退室時に認証されないため、セキュリティ強化に有効です。たとえば、認証せずに 共連れなどで入室した人は退室できません。また、入室者のカードをドアの外で受け取って入室することもできないしくみになっています。
・コントローラユニット
・指紋ユニット（2コ）
・管理ソフトウエア SDM-V※
・デスクトップ指紋スキャナ
▲ログ表示画面
▲ユーザー画面
SD-Gate V をLANにつなぎ、パソコンでデータを管理します。ログ管理のほか、デスクトップ指紋スキャナ（付属品）やカードリーダー（別売品）を接続して、指紋やカードを登録する機能などがあります。
・ログ管理
・アンチパスバック(APB)設定
・指紋・カード登録・削除
・ゲート通行許可管理
・SDM用Mifareカードリーダー
・SDM用FeliCaカードリーダー(ソニー社製PaSoRi)
・ICカード(FeliCa / Mifare)
・電源アダプタ
・スイッチボックス（JIS C 8435 SW1 40）

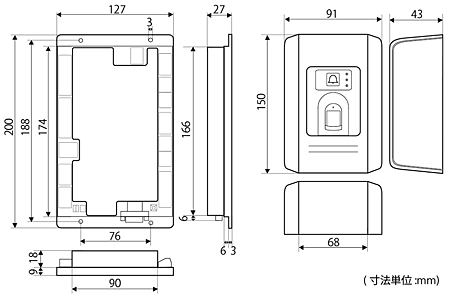

| 外寸 |  左：コントローラユニット 右：指紋ユニット |
|---|---|
| 認証方式 | 指紋認証、ICカード＋指紋認証、ICカード |
| 設置タイプ | 指紋ユニット：壁掛け露出型 コントロールユニット：埋込型 |
| 対応錠 | 電気錠（電磁式を含む） 出力方式：Ｃ接点 |
| 指紋センサー | 電界感知型シリコンセンサー 耐久性：100万回以上 |
| 重量 | コントローラユニット：約350g 指紋ユニット：約250g |
| 電源 | DC12V |
| 消費電力 | 最大24W (2A) |
| 使用環境 | 屋内 温度：0-50℃ 湿度：20-90%(RH)（結露なきこと） |
| 入退室管理 | 入退室管理、アンチパスバック |
|---|---|
| 接続端子 | 入力：ドアセンサー、火災報知器、開錠スイッチ、Wiegand 出力：電気錠、アラーム、呼び鈴、Wiegand |
| 管理ソフトウエア | SDM-V (FeliCa用またはMifare用) |
| ログ管理 | 100,000件 |
| ユーザ登録数 | 10,000 |
| 指紋照合時間 | ２秒以下（1:1000認証の場合） |
|---|---|
| 指紋登録時間 | ５秒以下 |
| 本人指紋拒否率 | 1％以下 |
| 他人指紋受入率 | 0.0001％以下 |
| 指紋登録数 | 最大5,000指 |
| カード登録数 | 最大10,000 |
| カード種類 | FeliCaまたはMifare |
| 品名 | SDM-V |
|---|---|
| PC推奨スペック | OS：Windows 2000/Me/XP/Vista Windows server 2003 R2 CPU：Pentium4 2GHz以上 RAM：512MB以上 |
| 通信方式 | TCP/IP（イーサネット） |
| SD-Gate V 管理機能 | ゲート管理、ユーザ登録、認証方式登録、指紋・カード登録、ログ管理、ログ出力 |
| 製品構成 | インストールＣＤ、デスクトップ指紋スキャナ、ICカードリーダー（別売品） |
仕様・外観は予告なしに変更することがあります。
実物とは色味が異なる場合があります。
本カタログ掲載商品は設置工事が必要です。
FeliCaおよびPaSoRiはソニー株式会社の登録商標です。
おサイフケータイは株式会社NTTドコモの登録商標です。
SuiCaは東日本旅客鉄道株式会社の登録商標です。
Windowsは米国Microsoftの登録商標です。
PentiumはIntelの登録商標です。
